GAMMA ELEQCCI – Quadri Controllore Centrale di Impianto
…un passo importante verso un futuro più sostenibile!
9 Febbraio 2026Novità e obblighi per la sicurezza e osservabilità della rete elettrica
Il futuro dell’energia è sempre più rinnovabile. Per accompagnare la transizione energetica in corso, l’Italia sta potenziando in modo significativo la capacità installata da fonti rinnovabili, con l’obiettivo di rendere il sistema elettrico sempre più sostenibile, efficiente e sicuro. Affinché questa crescita sia davvero equilibrata, è fondamentale che la generazione distribuita partecipi attivamente al bilanciamento della rete, contribuendo alla stabilità del Sistema Elettrico Nazionale.
Per rendere questa evoluzione possibile, è stato introdotto ufficialmente dalla norma CEI 0-16 e, reso obbligatorio dalla Delibera ARERA 385/2025/R/EEL del 5 agosto 2025, il Controllore Centrale di Impianto (CCI): il punto di connessione tra gli impianti di generazione distribuita e la rete elettrica nazionale.
ARERA (Autorità di Regolazione per Energia Reti e Ambiente) impone l’installazione del CCI per tutti gli impianti di produzione connessi in MT con potenza ≥ 100kW, sia nuovi che esistenti; in tal modo, viene a stabilirsi un monitoraggio puntuale in tempo reale degli impianti di produzione.
Funzionalità del CCI

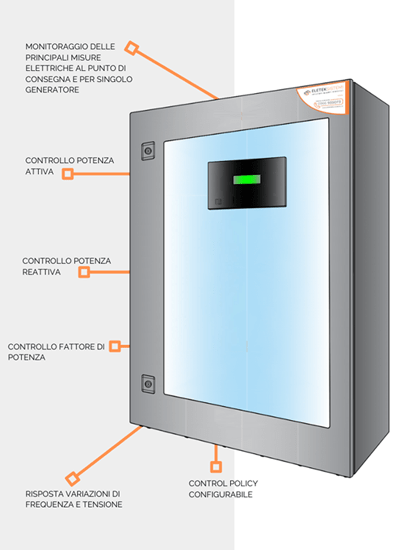

La funzione principale del CCI è rendere l’impianto visibile e pilotabile dall’esterno. Installato nel punto di consegna, permette il monitoraggio delle principali grandezze elettriche ed il controllo remoto dell’impianto da parte del DSO (distributore), del TSO (Terna), e di altri soggetti interessati e autorizzati.
Le Normative
- Tra il 2014 e il 2016, con l’Allegato A72 e le delibere ARERA, è stato definito il Piano per la Riduzione della Generazione Distribuita (RIGEDI), volto a garantire la sicurezza del sistema in caso di eccesso di produzione o ridotta capacità regolante.
- Tra il 2020 e il 2022, gli allegati A6 e A13 del Codice di Rete e le varianti V1 e V2 della norma CEI 0-16 hanno recepito le linee guida europee sull’Osservabilità della Generazione Distribuita, introducendo il Controllore Centrale di Impianto (CCI).
- Nel 2021, la Delibera 540/21 ha reso obbligatoria l’installazione del CCI e l’attivazione delle funzioni di monitoraggio PF1 per tutti gli impianti connessi in media tensione con potenza superiore a 1 MW, sia nuovi che esistenti.
- Nel 2025 Terna e ARERA, con la revisione A72 Rev 02 Terna e la Delibera ARERA 385/25, ritengono necessario adeguare la procedura RIGEDI, eliminando la categoria GDPRO (gli impianti teledistaccabili solo dal produttore su richiesta del DSO), introducendo una nuova architettura di teleriduzione.
Le funzionalità richieste dalla normativa si sviluppano attraverso due funzioni fondamentali PF1 e PF2:
PF1 - MONITORAGGIO
Monitora in tempo reale misure elettriche (potenza attiva e reattiva, tensione) e lo stato degli interruttori, inviando i dati al distributore.
PF2 - CONTROLLO E REGOLAZIONE
Riceve comandi remoti dal gestore di rete per limitare la potenza immessa in caso di sovraccarico della rete (funzione di teledistacco o riduzione del carico).
Il CCI utilizza il protocollo standard IEC 61850 per comunicare con il gestore di rete e secondo la Cybersecurity è certificato con comunicazioni cifrate TLS per evitare attacchi hacker alla rete elettrica.
Scadenze e Bonus

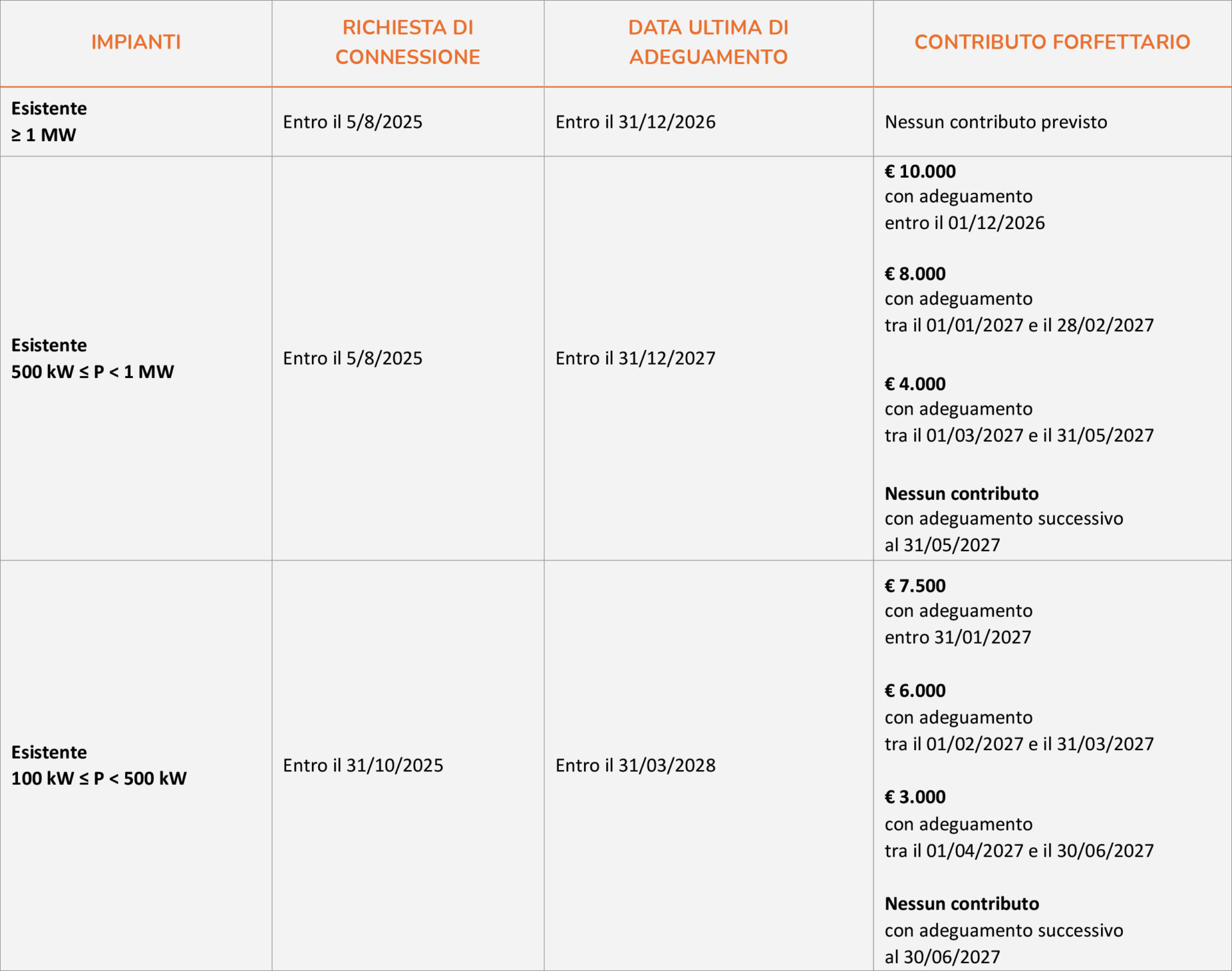

Per gli impianti esistenti con potenza compresa tra 100 kW ≤ P < 1 MW, ARERA ha predisposto per l’adeguamento sia tempi ben precisi che contributi forfettari, se rispettate le scadenze indicate nella delibera 564/2025/R/eel del 23/12/2025:
Gli impianti nuovi con potenza P ≥ 100 kW connessi in MT, hanno l’obbligo di installazione e attivazione del CCI.
Soluzione ELETEK SISTEMI
GAMMA ELE-QCCI
Soluzione per adempimento:
- Delibera ARERA 540/2021/R/eel, 385/2025/R/eel e 564/2025/R/eel
- CEI 0-16 ALLEGATI O-T
CARATTERISTICHE COSTRUTTIVE:
CARPENTERIA: Metallica in lamiera verniciata RAL 7035 con porta trasparente, montaggio a parete
DIMENSIONI E PESO: (LxHxP)[mm]: 600x800x400 – [kg]: 48
GRADO DI PROTEZIONE:
- IP66 a porta chiusa
- IP20 a porta aperta
CARATTERISTICHE ELETTRICHE:
TENSIONE DI ALIMENTAZIONE: | 230 Vac |
TENSIONE AUSILIARIA: | 110 Vdc |
FREQUENZA NOMINALE: | 50 Hz |
INGRESSI DI MISURA: | |
Ingressi voltmetrici: | N°4 canali – Singola scala fino a 600Vac/dc |
Ingressi amperometrici: | N°3 canali – Scala 0-10 Aac |
Livello sicurezza ingressi di misura V e A: | CAT IV / 600V |
CORRENTE NOMINALE DI BREVE DURATA [Icw]: | 10kA per 1 s |
COMUNICAZIONE: | |
Porta Ethernet: | 1xEth Utente EHT-C – 1xEth DSO EHT-A |
Convertitore USB/RS485: | 1xUSB |
CCI – Ingressi digitali: | 12xDI |
Porta per apparato GTS: | 1xRJ11 |
FUNZIONALITÀ: | |
Power Analyzer: | TeamWare CCI Wall A+, 1-5A, 30-400VIn, 24Vdc, 210x130mm, montaggio a portella |
Interfaccia utente Visualizzazione: | Web |
Interfaccia utente Configurazione: | USB |
Monitoraggio CCI: | Licenza Software |
Controllo CCI: | Licenza Software |
Controllo PCI: | Licenza Software |
Esportazione dati: | IEC 61850 verso DSO Modbus, DNP3, IEC 60870-104 verso terze parti |
Ricevitore GPS per sincronizzazione: | GPS/GLONASS 32dB, IP66, cavo 5m, da esterno -40°C – +85°C |
INTERVALLO TEMPERATURA DI LAVORO: | 0% / + 40°C |
CASSETTA ESTERNA AL QUADRO: | Contenitore apparecchiatura ricevitore satellitare GPS: GTS90100 completo di antenna. Montaggio a parete. Grado di protezione IP56. |
INGRESSO/USCITA CAVI: | Dal basso |
Norme di riferimento |
CEI 0-16: ALLEGATI O-T 2022-03
DELIBERA ARERA 540/2021/R/eel
DELIBERA ARERA 385/2025/R/eel
DELIBERA ARERA 564/2025/R/eel
UNI-EN IEC 61557-12:2023
CYBER SECURITY: IEC 62443-4-1 / IEC 62443-4-2
PROTOCOLLI DI COMUNICAZIONE:
IEC 61850 / IEC 60870-101 / IEC 60870-104 MODBUS
Scarica la documentazione |
BROCHURE
SCHEDA TECNICA
